彈性材料Aqualene?和ACE?

一種是名為Aqualene?的熱固性聚合物。另一種是被稱為ACE?（聲耦合彈性體）的熱塑性聚合物。這兩種材料適用于工業(yè)超聲成像。

Aqualene?和ACE?以二乙烯基烯烴為基礎(chǔ)，通過固化過程和添加劑的變化來調(diào)整硬度、衰減和聲速。由于所使用的成型工藝的不同，也會出現(xiàn)性能變化。成型過程可以是注射成型或壓縮或轉(zhuǎn)移成型。成型工藝以及注射壓力和注射頭溫度的變化也是可以改變聲學和機械性能的因素。

Aqualene和ACE材料的衰減值與無損檢測應(yīng)用中通常用于折射楔子的一些聚合物相當。只有聚苯乙烯（Rexolite）的衰減值比Aqualene M320低。

ACE EPM400的衰減略高，但與某些版本的HDPE相似，低于聚氨酯、LDPE和聚碳酸酯（Lexan）。

它是一種用于超聲檢測應(yīng)用的新型彈性體耦合介質(zhì)。與通常作為超聲探頭組成部分的干式耦合介質(zhì)不同，這種彈性體可以獨立于探頭使用。這種新型材料的聲學阻抗幾乎與水相同，而且其衰減系數(shù)低于所有其他已記錄在冊的彈性體和許多塑料。其在無損檢測方面的應(yīng)用如下：

• 柔性耦合墊

• 對薄壁材料進行低回響干接觸檢測

• 低聲速延遲塊

使用Aqualene干耦合介質(zhì)，避免了在多孔材料或耐火材料的表面上施用濕性耦合劑所帶來的缺點。這種耦合介質(zhì)不會被材料吸收，也不會留下污跡。此外，Aqualene還可以作為一種絕熱體使用。
我們可以提供多種尺寸和厚度的Aqualene耦合產(chǎn)品，此外，還提供定制的Aqualene耦合產(chǎn)品。

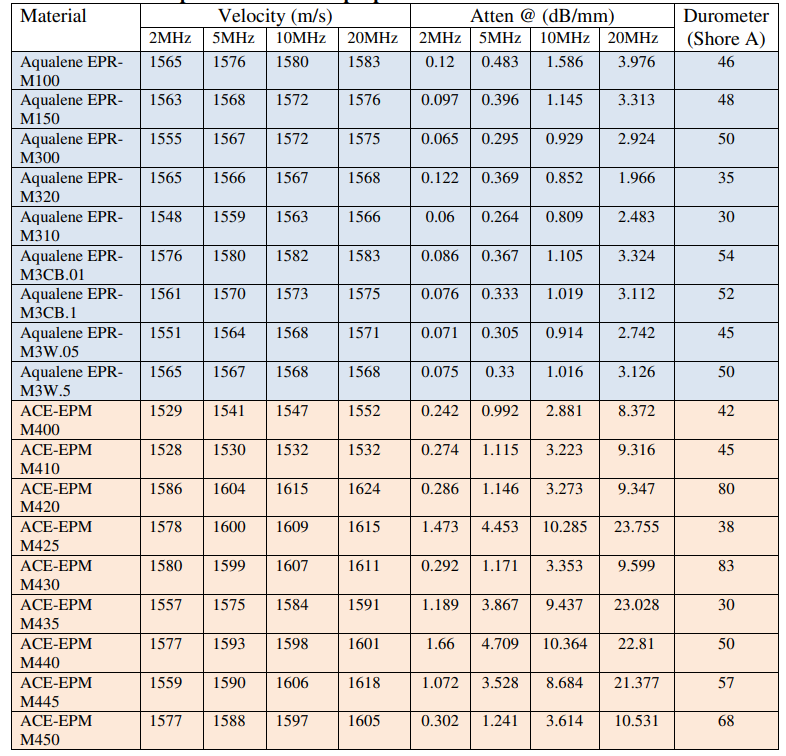

聲學特性的比較

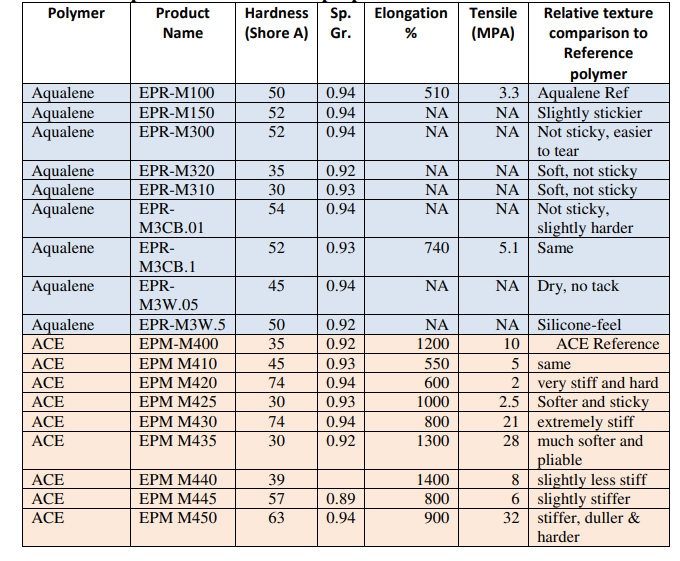

機械性能的比較

彈性材料已經(jīng)被開發(fā)出來，可以對聲速和衰減的數(shù)值進行微調(diào)。配方的聲阻抗接近于水的聲阻抗。

與水相比，這些材料的衰減較高；然而，與其他用于無損檢測的彈性聚合物相比，衰減值相對較低。

由于聲學參數(shù)與機械參數(shù)密切相關(guān)，在不檢測到另一參數(shù)變化的情況下，調(diào)整一個參數(shù)是很少可能的。

因此，選擇一種配方來優(yōu)化基于一種特性的性能，將不可避免地對其他特性作出妥協(xié)。
