防靜電PEEK/PPS板材

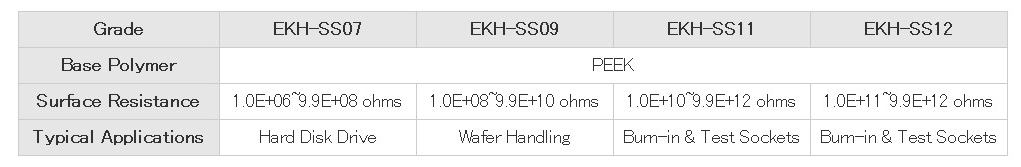

產(chǎn)品型號：EKH-SS07/09/11/12, EIH-SS11, CDH-SS08

顏色：黑色

我公司可以利用特殊的碳纖維材料結(jié)合各種聚合物的獨(dú)特技術(shù)，可以使以往難以控制的表面電阻率輕易保持在105-1011Ω的范圍內(nèi)，并能實(shí)現(xiàn)在此范圍基礎(chǔ)上±10次方Ω變化的要求。

片材的表面和內(nèi)部電阻值具有均一性。

材料簡介

電阻值的控制技術(shù)

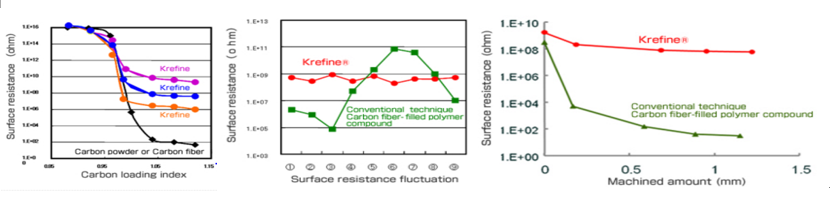

下圖(carbon loading index)是碳元素材料填充量與表面電阻值的關(guān)系示意圖。使用碳粉和碳纖維的充填材料時(shí)，當(dāng)填充量過高，表面電阻值將急劇下降，很難保持在105 – 1011Ω的范圍內(nèi)。我們利用特殊的碳元素材料和獨(dú)特的填充技術(shù)相結(jié)合，可以使以往難以控制的表面電阻值準(zhǔn)確地保持在105 – 1011Ω的范圍內(nèi)，并能實(shí)現(xiàn)在此范圍基礎(chǔ)上±10次方Ω變化要求，即使是注塑成型后，表面電阻值的變動也極小，所以無需特殊的成型處理技術(shù)。

表面電阻的均一性

在使用ESD Association Standard（ESDA）11.11 所規(guī)定的同心圓探頭（直徑：64mm）時(shí)，不能測量出微小面積內(nèi)電阻的均勻性和一致性。

使用ESDA11.13所規(guī)定的2pin探頭，可測量出微小面積內(nèi)電阻的均勻性和一致性。

利用直徑為64mm的探頭，2pin探頭分別測試下圖(Surface resistance fluctuation)所示具有相同表面電阻值的注塑成型件，用右圖所示曲線可以到看到，傳統(tǒng)碳纖維填充材料的表面電阻值有大幅度變化，但是我公司生產(chǎn)的Krefine材料的表面電阻值變動極小。

材料內(nèi)部電阻的均勻性

(Machined amount)上圖是注塑成型件的縱向填充深度與表面電阻值的變化關(guān)系示意圖。使用傳統(tǒng)技術(shù)的碳粉和碳纖維的填充材料時(shí)，隨著填充深度的增加，電阻率將逐漸降低，即其內(nèi)部電阻值遠(yuǎn)低于表面電阻值。

而使用我公司Krefine材料的注塑成型件時(shí)，其表面電阻值的波動極小。

注：以上評估使用板材規(guī)格為130mm×100mm、厚3mm 。
